System HAAKE PolyLab OS

System HAAKE PolyLab OS

System HAAKE PolyLab OS to kompletny (modułowy) system pomiarowy pozwalający na wszechstronną charakteryzację materiałową zarówno przy użyciu różnego typu wytłaczarek, jak i mieszalników. W skład systemu wchodzi oprogramowanie pozwalające na zaprogramowanie szeregu pomiarów (także reologicznych) oraz wszechstronną analizę danych.

Zastosowania:

  • Badania lepkości próbek, wpływu dodatków, stabilności temperaturowej
  • Badanie wpływu zmiany konfiguracji ślimaków oraz stosunku L/D na wydajność procesu wytłaczania
  • Badanie procesu żelowania PVC, wulkanizacji mieszanek gumowych
  • Mieszanie (compounding) polimerów wraz z dodatkami i napełniaczami różnego typu
  • Nadawanie wytłaczanym materiałom najróżniejszych kształtów dzięki zastosowaniu szerokiej gamy głowic oraz systemów odbiorczych (granulat, drut, folia, paski, rozdmuch folii)

Cechy:

  • Modułowość: możliwość podpięcia pod napęd modułów odpowiednich do danej aplikacji:
    • Rheomex/PTW/CTW - sterowane komputerowo wytłaczarki jedno- i dwu-ślimakowe
    • Rheomix - sterowane komputerowo gniotowniki (plastografometry)
    • Plantemix - sterowany komputerowo mieszalnik planetarny
  • Oszczędność miejsca w laboratorium
  • Wygodne i łatwe przezbrojenie pomiędzy poszczególnymi systemami
  • Oprogramowanie pozwalające na opracowanie, wizualizację i eksport wyników

Branże:

  • Przemysł polimerowy
  • Przemysł spożywczy
  • Nauka (laboratoria R&D oraz uczelnie)
Jednostka Główna (RheoDrive)

Jednostka główna, kontrolno-pomiarowa – RheoDrive steruje pracą wszystkich komponentów systemu, takich jak wytłaczarki lub mieszalniki, dozowniki, systemy odbiorcze oraz inne urządzenia peryferyjne, które są automatycznie wykrywane po ich podłączeniu (plug&play). Zbiera ona także informacje ze wszystkich podłączonych do niej czujników dzięki komunikacji typu CANopen.

 Podstawowe cechy urządzenia:

  • Możliwość sterowania za pomocą oprogramowania, jak i z poziomu panelu operatorskiego
  • Wbudowany, „bezdotykowy” czujnik momentu obrotowego, o bardzo wysokiej dokładności, nie wymagający konserwacji
  • Zastosowanie silnika o wysokiej mocy oraz momencie obrotowym
  • połączenie jednostki głównej z jednostkami pomiarowymi (wytłaczarkami, mieszalnikami) nie wymaga od użytkownika podłączania dodatkowych przewodów – moduły posiadają wbudowaną wtyczkę samocentrującą łączącą je automatycznie z jednostką główną
  • Mobilność (urządzenie zamontowane jest na 4 kółkach)
Typ Zakres prędkości Rozdzielczość
RheoDrive 7kW 280 min-1 0.1 min-1
RheoDrive 16kW 550 min-1 0.1 min-1

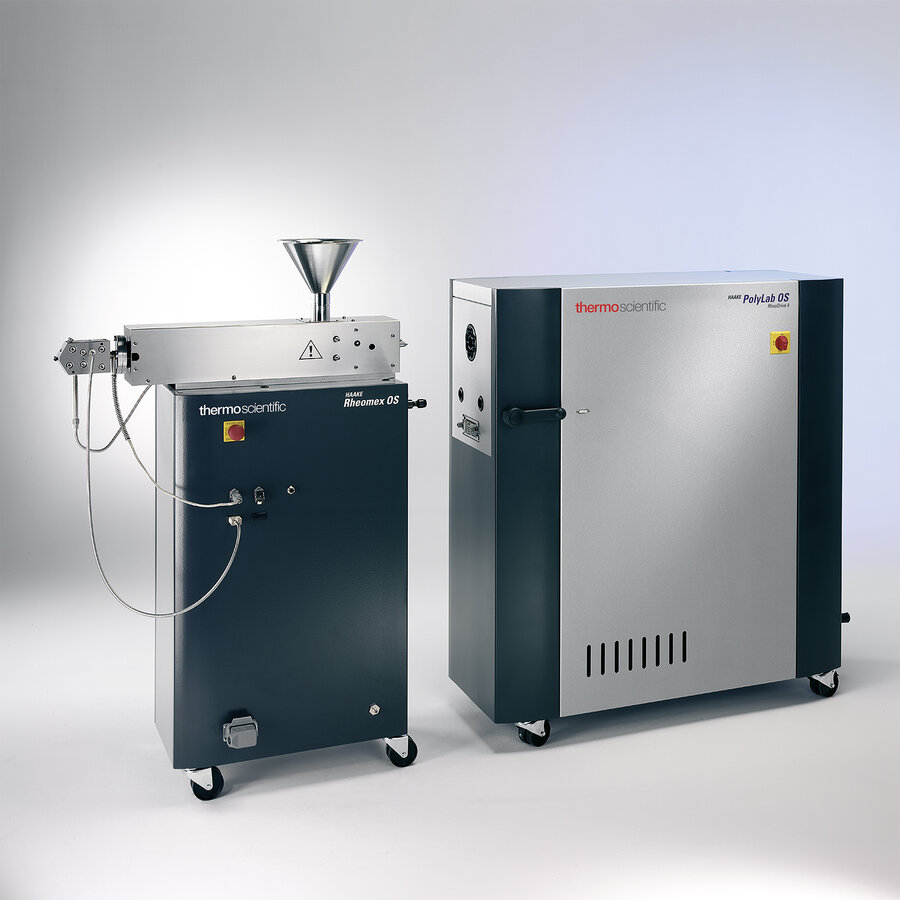

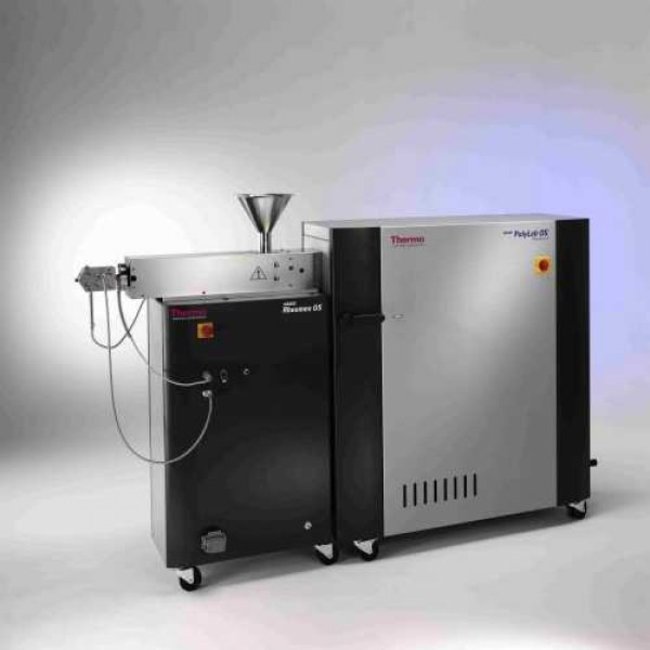

Wytłaczarki jedno- i dwu-ślimakowe

Firma HAAKE oferuje całą gamę wytłaczarek jedno- i dwuślimakowych, podłączanych do jednostki głównej RheoDrive lub PolyLab QC. Typowe zastosowania w przetwarzaniu polimerów, artykułów spożywczych i ceramicznych zawierają:

  • określenie zachowania w procesie przetwarzania
  • określenie przetwarzalności
  • formowanie
  • mieszanie
  • produkcja małych profili i taśm w celu ich dalszego testowania
  • testy reologiczne oraz inne badania materiałowe

W każdej wytłaczarce zastosowano niezbędną ilość czujników kontrolno-pomiarowych. Pozwala to na szczegółowe monitorowanie procesu tłoczenia i mieszania badanych substancji.

Firma Haake oferuje szerokie spektrum mieszalników (gniotowników orz mieszalnika planetarnego) serii Rheomix , podłączanych do jednostki głównej PolyLab OS lub PolyLab QC. .

Typowe przykładowe zastosowania:

  • Badanie możliwości przetwórczych tworzyw sztucznych
  • Badanie lepkości (względnej) przy zastosowaniu nanocząstek, wypełniaczy, plastyfikatorów, pigmentów i innych dodatków
  • Badanie procesu żelowania, uplastyczniania oraz degradacji PVC
  • Badanie procesu płynięcia oraz sieciowania tworzyw termoutwardzalnych
  • Ocena wpływu różnych dodatków takich jak np. sadza, wypełniacze, siarka na mieszanki gumowe
  • Rejestrowanie procesu uplastycznienia oraz wulkanizacji elastomerów
  • Inne zastosowania

W zależności od zastosowania urządzenie wyposażone jest w:

  • Wymienne rotory o różnych geometriach
  • Różnej wielkości, 3-częściową komorę pomiarową, zapewniającą łatwe czyszczenie
  • Pneumatyczne lub ręczne dozowniki
  • 3 strefy termoregulacyjne wyposażone w czujniki temperatury, grzałki elektryczne oraz chłodzenie powietrzem (opcja kontroli temperatury za pomocą cieczy)

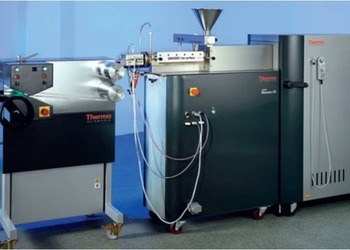

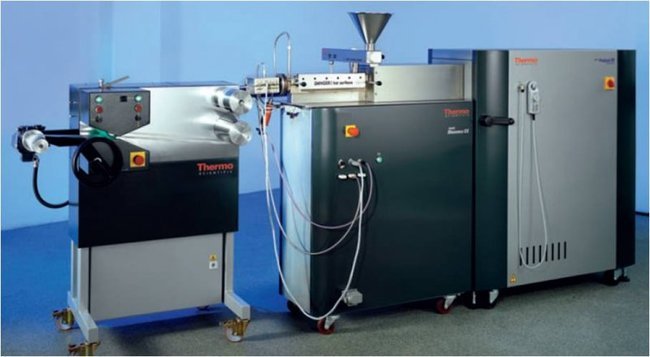

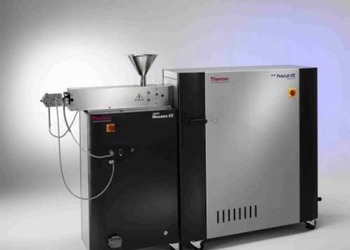

Galeria
